风洞实验室及如何选择散热风扇介绍

2019-03-29
江南注册是国内外知名的散热风扇厂家,专业研发、生产、销售直流风扇、交流风扇、涡流风机及离心散热风扇。

为保证为客户提供最适合的散热风扇及散热解决方案,我们在研发上持续投入,目前拥有自己的可靠性测试中心,其中的风量测试中心即风洞实验室拥有三台风量测试范围为:0.2CFM-2000CFM,风压测试范围为:0mmAq-800mmAq的风洞(风量风压的测试仪器设备)设备。通过风洞,我们可以测试风扇的风量风压数据及直观的曲线图,还能测试出客户端产品系统阻抗数据,参考数据,选择最适合的散热风扇参数的风扇,达到最佳散热效果。

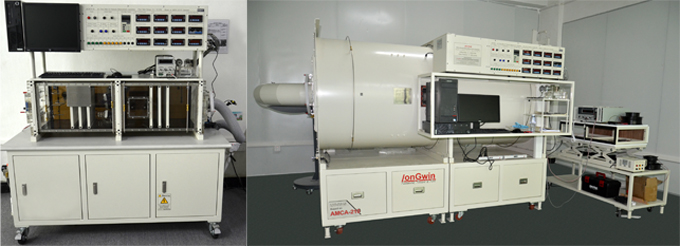

下图为我司其中两台风洞:

风洞实验室

下边我们来简单直接的介绍一下如何通过测试数据——风量风压数据及曲线图来选择散热风扇。

风洞实验室


1.实线FPC系风扇特性曲线,需由风洞量测;

2.虚线SRC系客户系统阻抗,亦需由风洞量测,因客户不同所以一般风扇仅标识出FPC。

3.FPC与SRC交界点即为客户使用操作点OP,Qb与Pb是可满足客户使用上所需求特性,因此客户选择风扇时仅以Qa与Pa来选择并不是最适切的。建议客户提供系统给我们,为客户免费测出SRC可更容易选择适用风扇以及判定客户的系统阻抗设计是否得宜。





风洞实验室

通过风量风压曲线(PQ曲线)及系统阻抗曲线选择散热风扇呢?如图,假设有A、B二风扇,应如何通过特性曲线选择较适合风扇?

1.答案是FAN a为较适用风扇;因为特性曲线交叉于R1上之操作点OPa较操作点OPb特性佳,Qa>Qb(风量),Pa>Pb(静压)。

2.此FAN b虽然风量与静压都较FAN a高,但客户使用上应以OPa为最佳选择;非仅以风扇最大风量与最大静压作为选择依据。

3.而系统阻抗设计的好坏也是选择风扇的重点之一;图中R1系最佳系统阻抗设计,R2系系统阻抗较高,R3较低;要改善系统阻抗设计应自系统进出风口之大小调整、系统内组件排放位置调整等,再经由风洞之测试即可调整及验证出最佳的系统阻抗。

4.比较FAN a与FAN b可得知FAN a之马达扭力与扇叶、外框设计特性较FAN b佳。

通过这些简单介绍,您是否可以通过风洞实验室测试出来的风量风压曲线、系统阻抗曲线及两者参数初步选择散热风扇呢,如果还有什么问题,您可以咨询我司。
